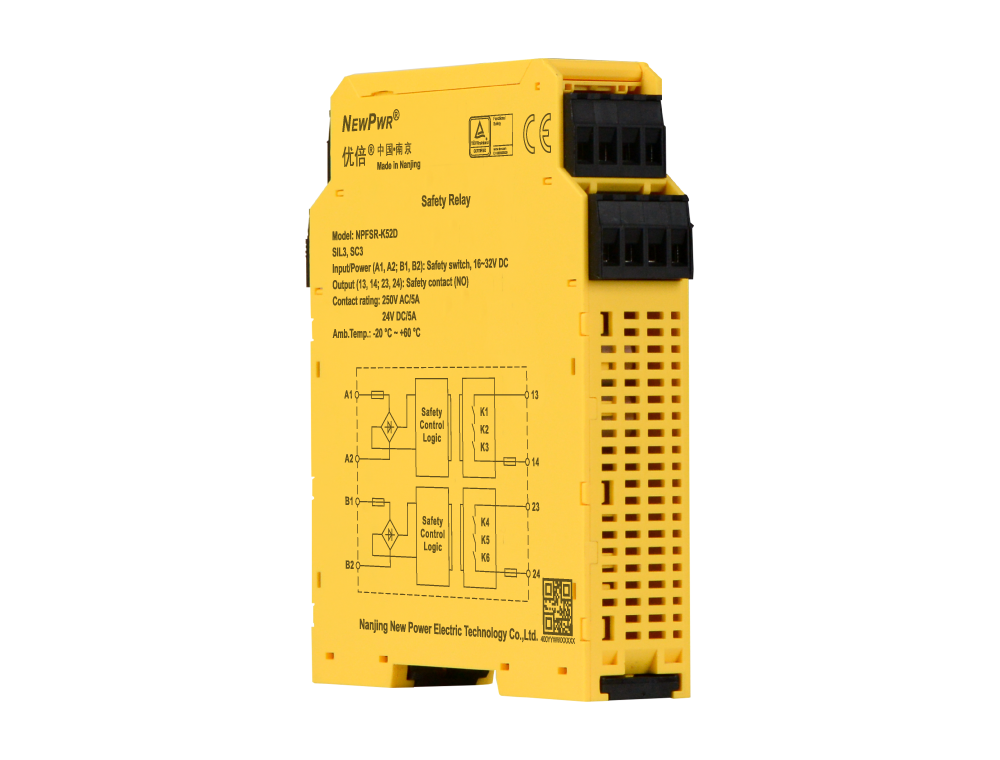

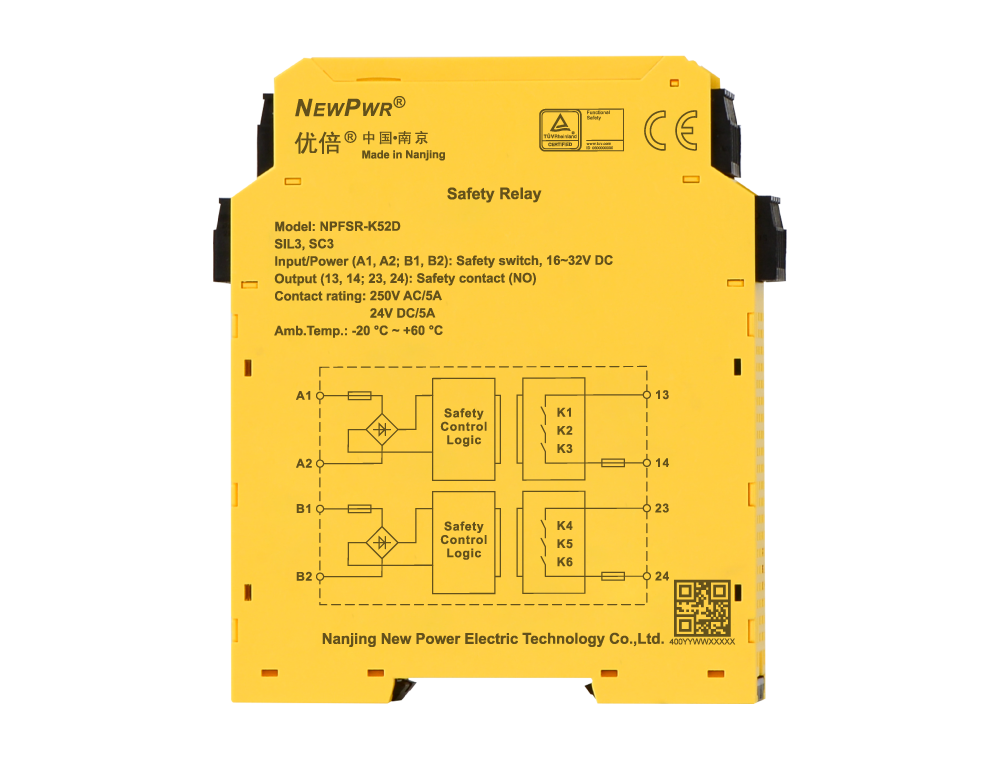

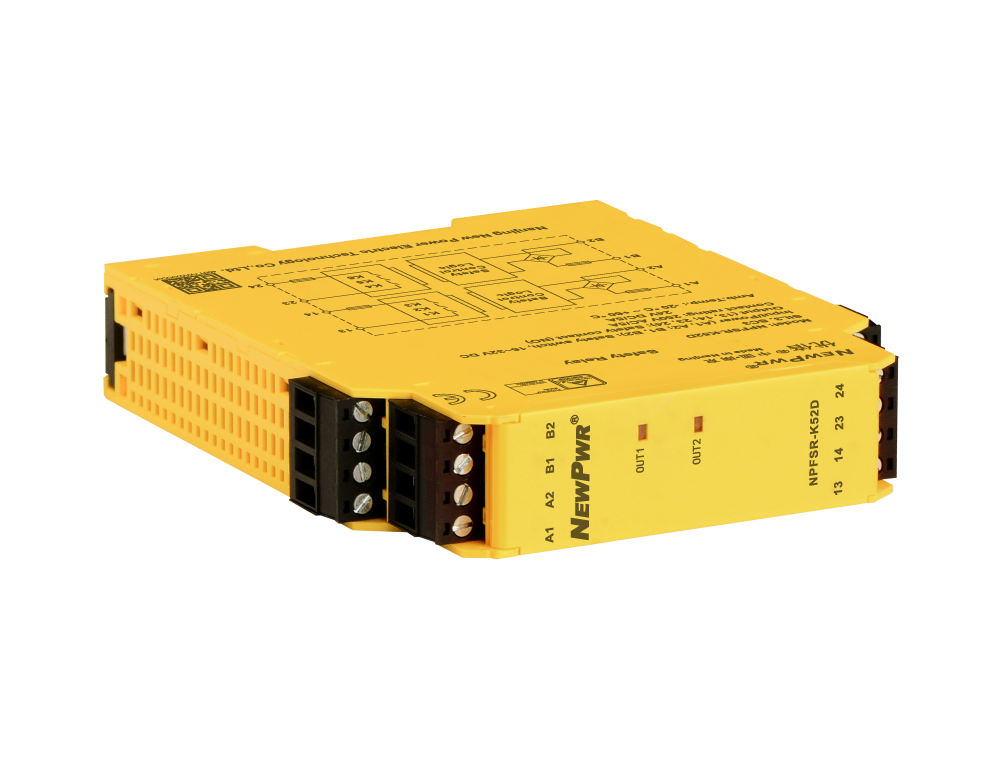

NPFSR-K52D

NPFSR-K52D为两路 ？踩痰缙，接收DO信号，实现可靠的隔离控制，现场侧最高支持230VA负载电路 ？捎糜诜螴EC 61508标准的SIL3、SC3的安全相关应用，常用于SIS中的ESD应用。主要特征：支持双通道操作 ；应用Fail-safe技术 ；输出继电器三重冗余 ；触点熔接 ； ；输出为失电安全型。
云顶集团官网 - 相信品牌的力量 云顶集团官网 - 相信品牌的力量

输入设备

输出触点数量

供电

复位方式

分享
NPFSR-K52D

【核心技术】


【安装与拆卸】






安装                                                                      拆卸





【技术参数】 电源 输入 输出 基本参数 EMC特性 工作环境 【机械特性】 机械特性 【认证信息】 认证信息
电源
供电类型 回路供电
额定电压 16V ~ 32V (典型值24V DC)
输入
输入电流 ≤ 55mA/24V DC/通道
测试脉冲宽度 ≤ 4ms
导线电阻 ≤ 15Ω
输入设备 安全开关、DO信号
输出
触点数量 2NO
触点材料 AgSnO2+0.3μmAu
触点容量 2A/230V AC, 2A/30V DC
触点熔丝 ； 2.5A(内部保险丝熔断 ；)
基本参数
吸合时间 ≤ 20ms
释放时间 ≤ 20ms
开关频率 ≤ 10Hz
整机功耗 ≤ 1.4W/24V DC/通道
EMC特性
电磁兼容 符合IEC 60947, IEC 61326-3-1,IEC 61000-6-2, IEC 61000-6-4
额定绝缘电压 250V AC
额定冲击耐受电压 6000V(1.2/50us)
绝缘强度 1500V AC, 1 min
电气间隙和爬电距离 符合IEC 60947-1
工作环境
振动 10Hz ~ 55Hz, 0.35mm
过压等级 III
污染等级 2
防护等级 IP20
工作温度 -20 ℃ ~ +60 ℃
储存温度 -40 ℃ ~ +80 ℃
机械特性
连接方式 螺钉连接
规格尺寸 宽23 mm×高100 mm×深115mm
安装方式 DIN35 mm导轨安装
认证信息
产品认证 SIL, CE
检验测试间隔 20年，符合IEC 61508
平均诊断覆盖率 60%，符合IEC 61508
安全完整性等级 SIL3，符合IEC 61508
硬件故障裕度 0，符合IEC 61508
安全失效分数 ≥ 90%，符合IEC 61508
每小时危险失效概率 6.90E-10 1/h，符合IEC 61508
要求时危险失效概率 6.03E-5/PTI=20年，符合IEC 61508
